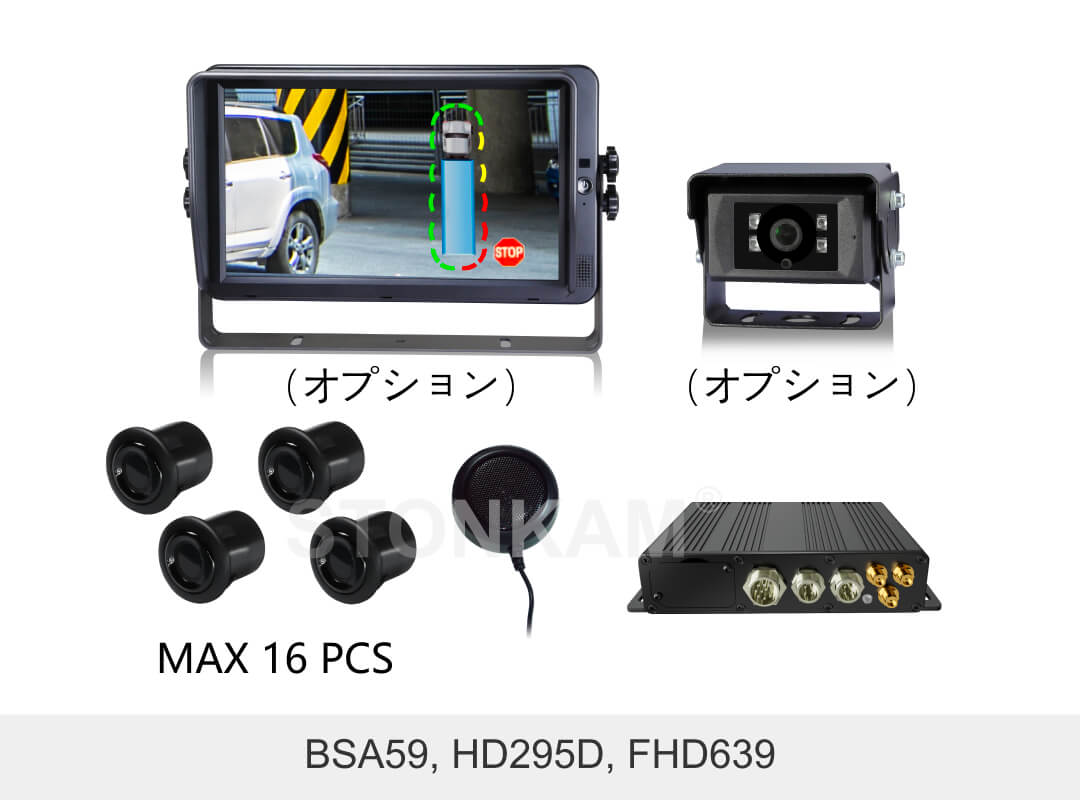

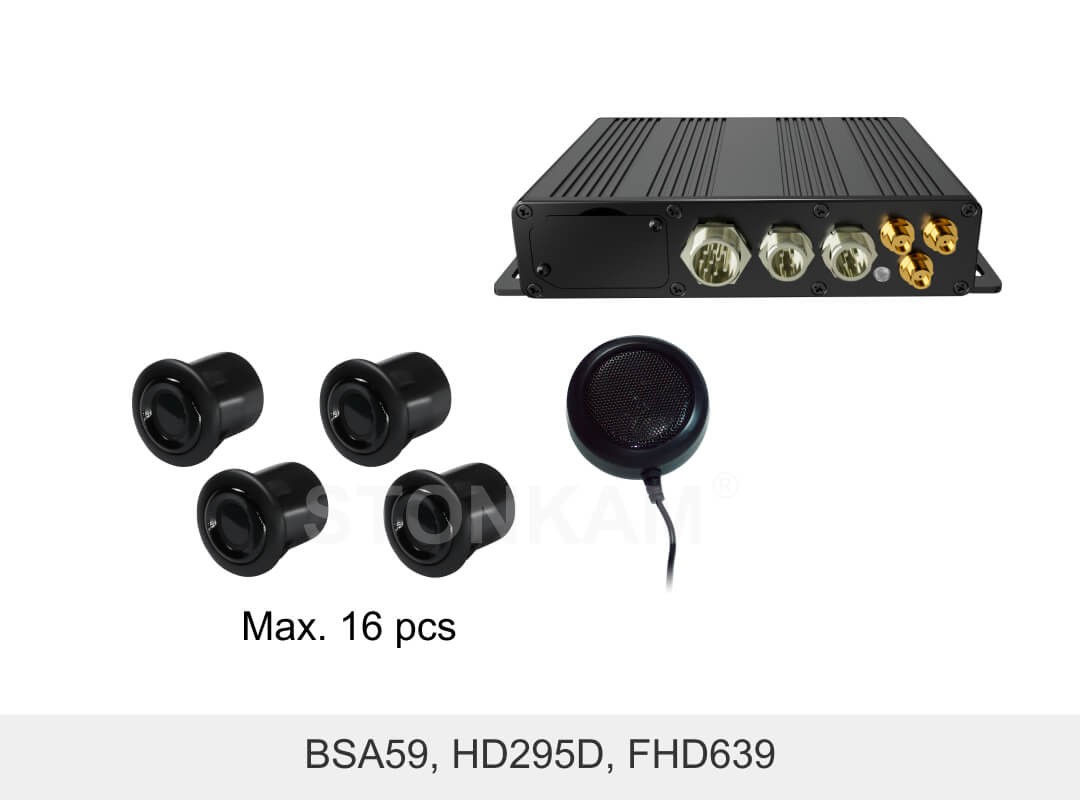

デジタル超音波センサーによる障害物検出・衝突防止レーダー

BSA59, FHD639, HD295D

STONKAMのデジタル超音波センサーによる障害物検出・衝突防止レーダーは、最大16個のセンサーに対応し、車両周囲の死角をリアルタイムで検知します。最大検知距離は5mで、3m仕様はUN ECE R158に適合し、商用車の法規要件を満たします。検知対象までの距離をリアルタイム表示し、視覚・聴覚アラートにより、ドライバーの安全運転を支援します。

お問い合わせ

STONKAMは企業のお客様だけにサービスを提供しております。会社のアドレスと国・地区といった正しい情報を教えてください。なるべく早く返信致します。

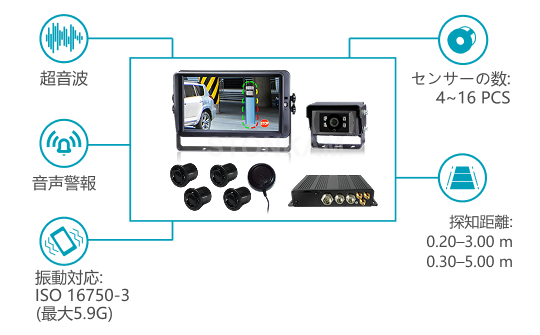

主な機能特徴

【16チャンネル検知対応】1つのコントロールユニットで最大16個の超音波センサーに対応。

【高い耐干渉性能】デジタル信号処理技術により、安定かつ信頼性の高い検知を実現。

【R158規格に準拠】3m仕様はUN ECE R158に準拠し、検知範囲は0.20～3.00m。

【視覚と聴覚のデュアルアラーム】ブザーアラーム+リアルタイム距離プロンプト、最大3つの警報エリアのパーティション表示ができ、距離範囲に応じて異なる方法で警報を通報する

ビデオ規格	CVBS(PAL、NTSC), AHD(720P 25fps/30fps、1080P 25fps/30fps)
レーダー	探知距離	0.20m~3.00m 0.30m~5.00m
	表示単位	M または FT （オプション）
	センサー数	MAX. 16 pcs
	センサー色	黒(デフォルト)
	超音波周波数	58kHz±1.5kHz
アラーム	アラーム出力	「ビーッ」と音が鳴る
アラーム	トリガー入力	High active(DC 10-32V)
アラーム	トリガー出力	動作時グランドに繋がる；動作しない時に繋がない
トリガー	ビデオ入力	1 CH
	ビデオ出力	1 CH
	Trigger入力	1 CH
	Trigger 出力	1 CH
	ブザー出力	1 CH
電気仕様	電源電圧	DC 10-32V
	動作温度・湿度	-20℃～70℃，湿度最大90%
	防水レベル	コントロールボックスIP65、センサーIP67
	ビデオ入力インピーダンス	75ohm
	ビデオ出力電圧	1Vpp CVBS输出

なぜSTONKAMのデジタル超音波センサーによる障害物検出・衝突防止レーダーが選ばれるのか？

車両が大型で視界が制限され、安全リスクが高まっていませんか？

ミラーの死角により、車線変更や旋回時の安全確認が難しくありませんか？

複雑な道路や作業現場で、接触や衝突をどうすれば防げるのでしょうか？

雨・霧・粉塵・夜間など視界不良時に、周囲をどのように把握できますか？

......

STONKAMのデジタル超音波レーダーは、先進的なデジタル信号処理技術により、全天候で安定した近距離障害物検知と衝突警報を実現し、走行および作業の安全性を大幅に向上させます。

最大16チャンネル検知対応、優れた耐干渉性能。

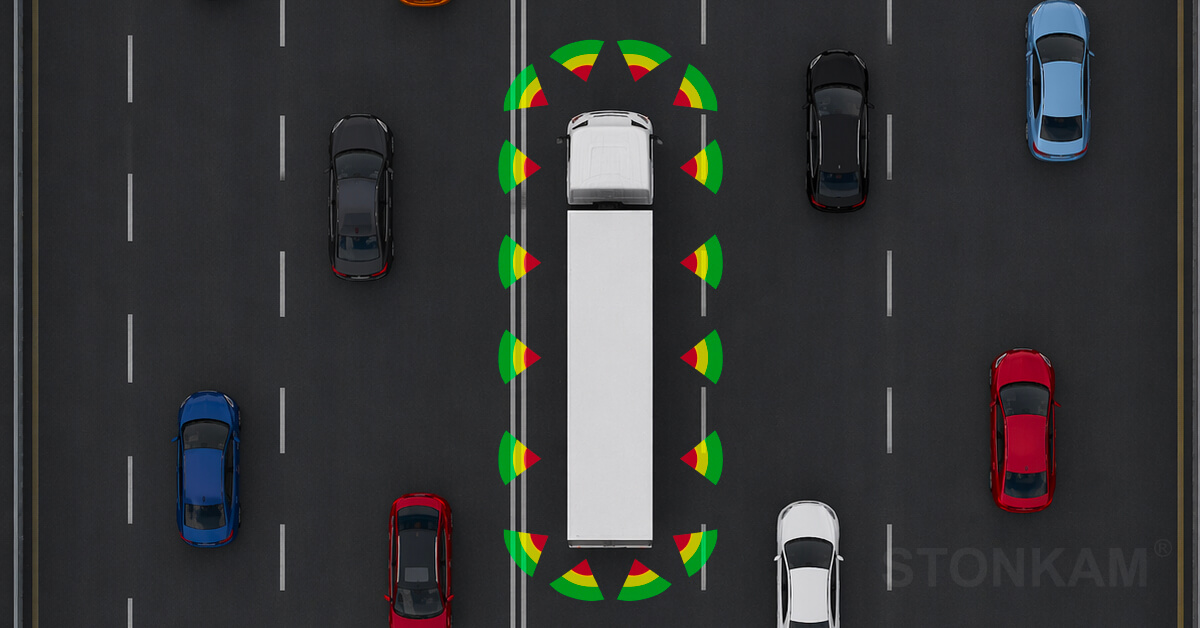

1つのコントロールユニットで最大16個の超音波センサーに対応し、車両前後左右の死角をカバー。デジタル信号処理技術により、高い耐干渉性と安定した検知性能を実現し、安全性を向上させます。

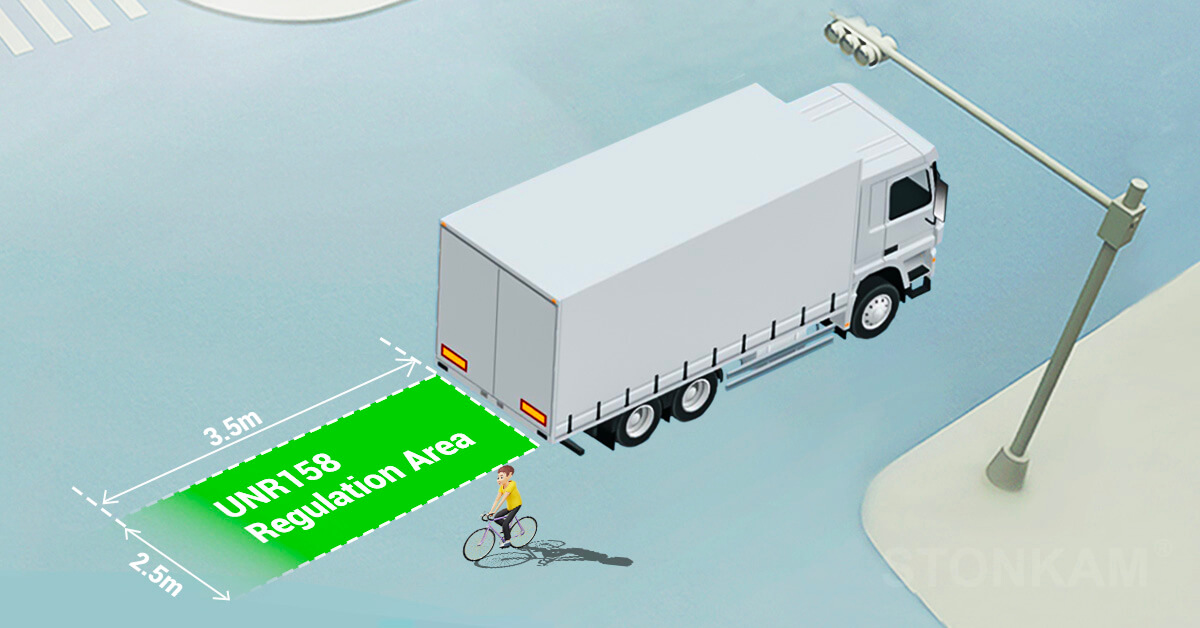

UN ECE R158に適合

3m仕様は検知範囲0.20～3.00mでR158要件を満たします。5m仕様（0.30～5.00m）も選択可能です。いずれも有効範囲内で検知距離のカスタマイズに対応し、高解像度の車載カメラやディスプレイと連携することで、後方の視認性を向上させます。

盲区雷达预警系统

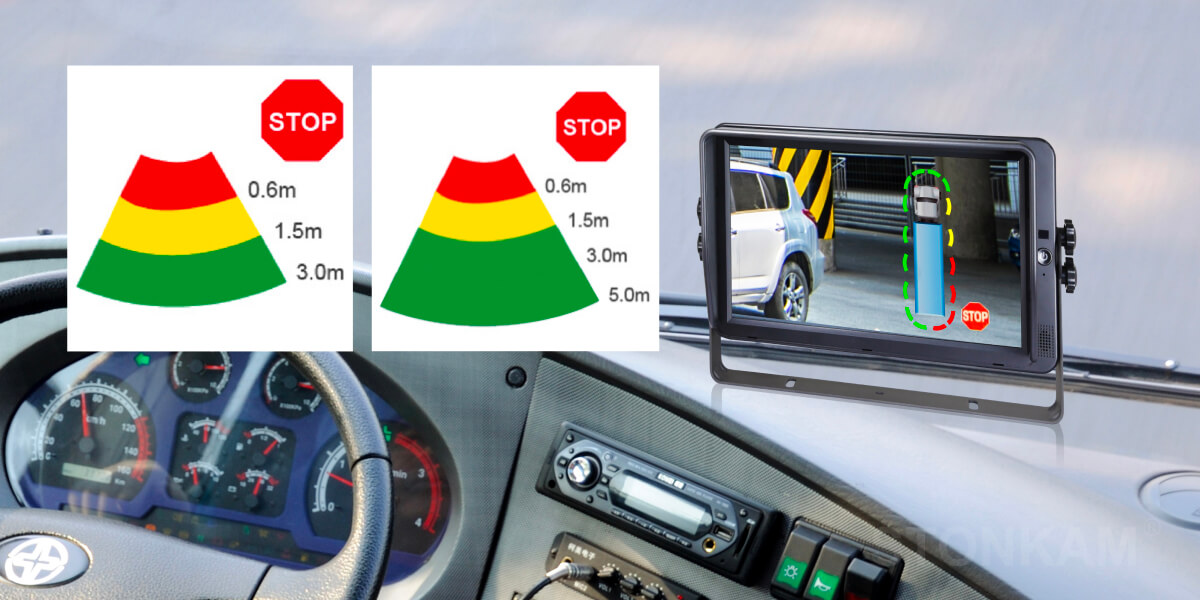

ブザー警報＋リアルタイム距離表示による視覚・聴覚の二重警報

リアルタイム距離表示とブザー警報を組み合わせた二重警報を提供します。最大3つの警報ゾーンを設定可能で、使用環境や要件に応じてカスタマイズでき、距離に応じて異なる警報方式を実現します。ドライバーの迅速な判断と衝突回避を支援します。

防碰撞预警系统

応用例

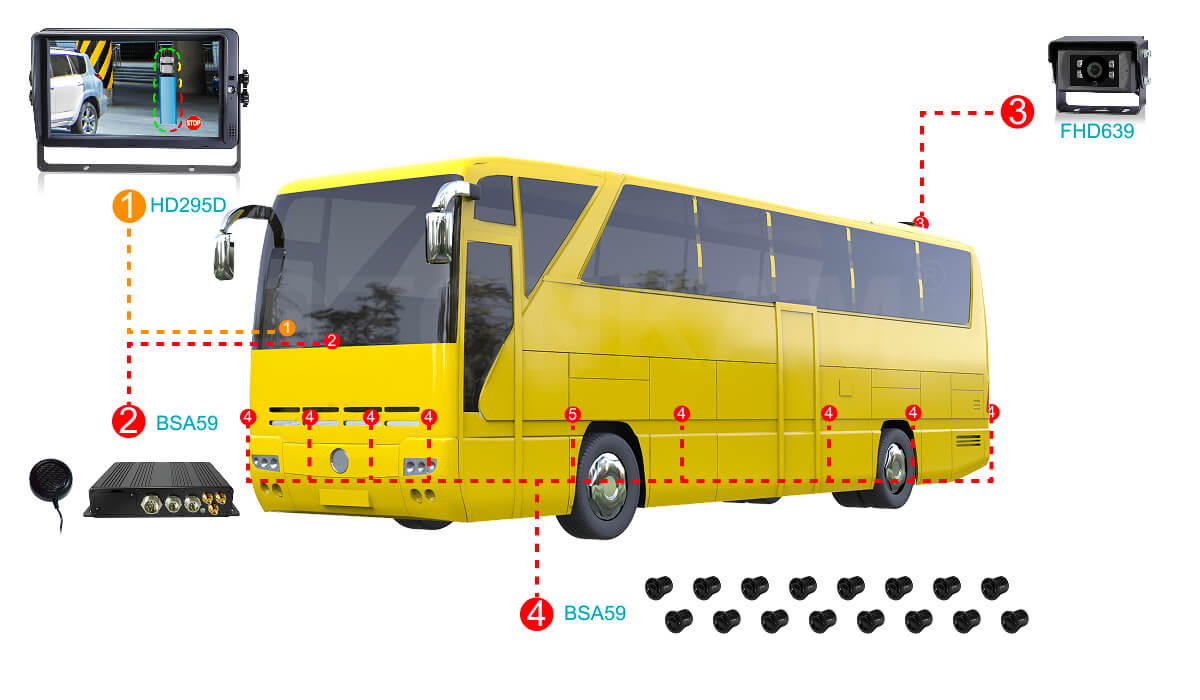

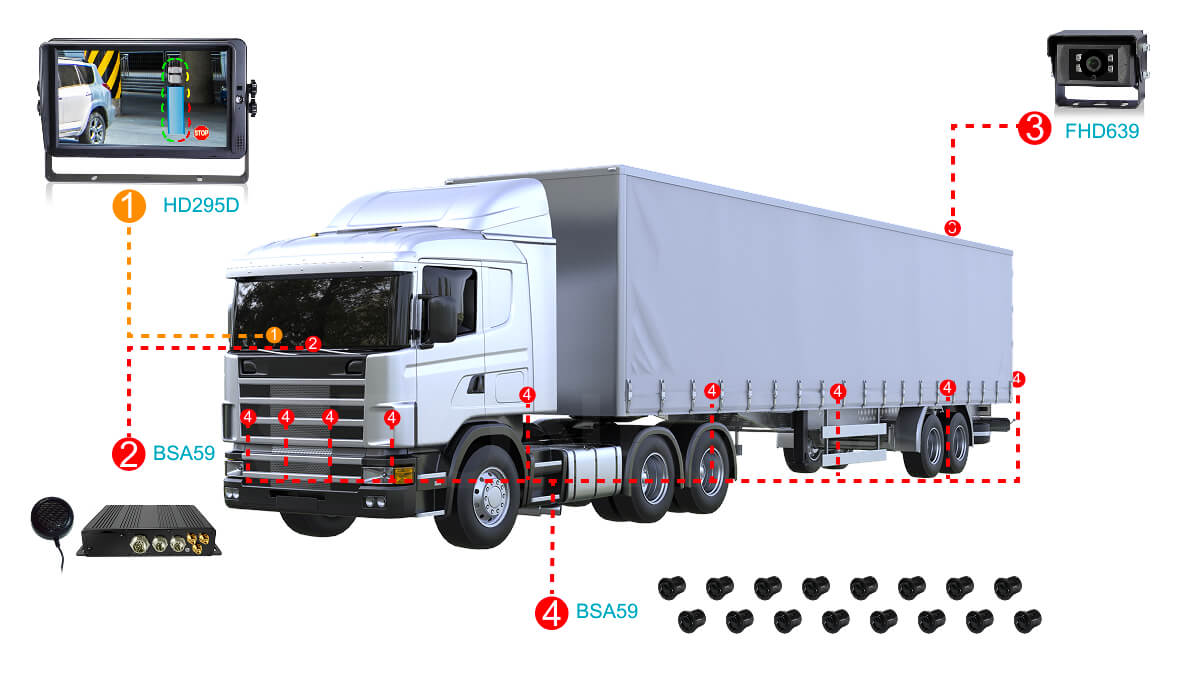

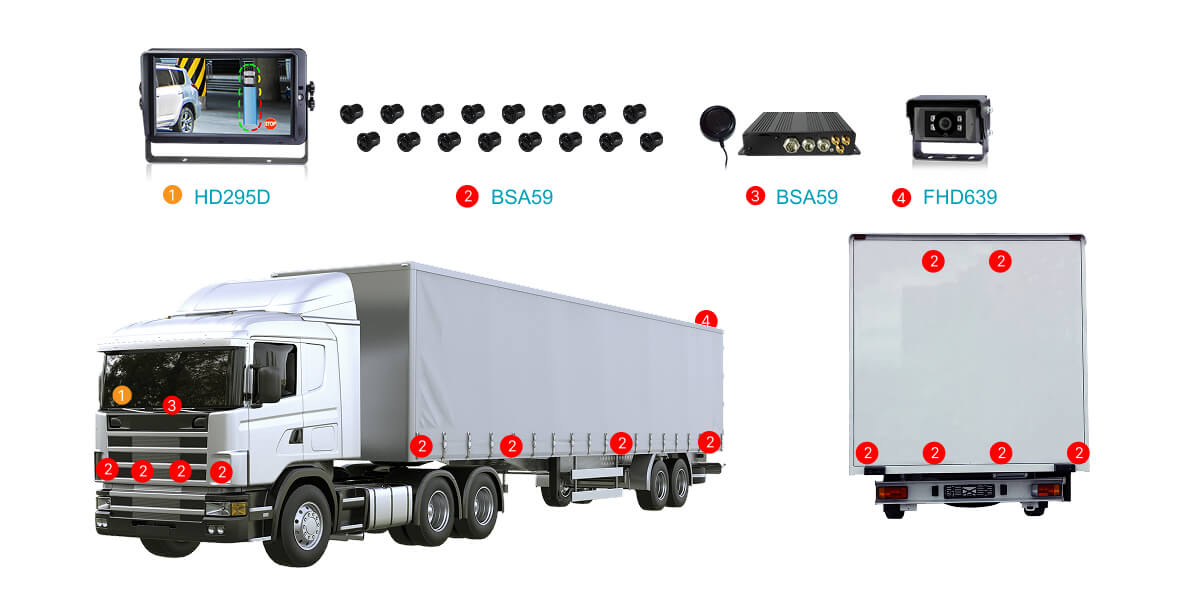

デジタル超音波センサーによる障害物検出・衝突防止レーダーは、走行中の死角検知、車線変更支援および後退支援警報に対応しています。バス、大型バス、トラック、鉱山車両、建設車両などの商用車に広く使用されています。

车载雷达盲区监控

STONKAMは企業のお客様だけにサービスを提供しております。会社のアドレスと国・地区といった正しい情報を教えてください。なるべく早く返信致します。

主な機能特徴

【16チャンネル検知対応】1つのコントロールユニットで最大16個の超音波センサーに対応。

【高い耐干渉性能】デジタル信号処理技術により、安定かつ信頼性の高い検知を実現。

【R158規格に準拠】3m仕様はUN ECE R158に準拠し、検知範囲は0.20～3.00m。

【視覚と聴覚のデュアルアラーム】ブザーアラーム+リアルタイム距離プロンプト、最大3つの警報エリアのパーティション表示ができ、距離範囲に応じて異なる方法で警報を通報する

ビデオ規格

CVBS(PAL、NTSC), AHD(720P 25fps/30fps、1080P 25fps/30fps)

レーダー

探知距離

0.20m~3.00m 0.30m~5.00m

表示単位

M または FT （オプション）

センサー数

MAX. 16 pcs

センサー色

黒(デフォルト)

超音波周波数

58kHz±1.5kHz

アラーム

アラーム出力

「ビーッ」と音が鳴る

アラーム

トリガー入力

High active(DC 10-32V)

トリガー出力

動作時グランドに繋がる；動作しない時に繋がない

トリガー

ビデオ入力

1 CH

ビデオ出力

1 CH

Trigger入力

1 CH

Trigger 出力

1 CH

ブザー出力

1 CH

電気仕様

電源電圧

DC 10-32V

動作温度・湿度

-20℃～70℃，湿度最大90%

防水レベル

コントロールボックスIP65、センサーIP67

ビデオ入力インピーダンス

75ohm

ビデオ出力電圧

1Vpp CVBS输出

なぜSTONKAMのデジタル超音波センサーによる障害物検出・衝突防止レーダーが選ばれるのか？

車両が大型で視界が制限され、安全リスクが高まっていませんか？

ミラーの死角により、車線変更や旋回時の安全確認が難しくありませんか？

複雑な道路や作業現場で、接触や衝突をどうすれば防げるのでしょうか？

雨・霧・粉塵・夜間など視界不良時に、周囲をどのように把握できますか？

......

STONKAMのデジタル超音波レーダーは、先進的なデジタル信号処理技術により、全天候で安定した近距離障害物検知と衝突警報を実現し、走行および作業の安全性を大幅に向上させます。

最大16チャンネル検知対応、優れた耐干渉性能。

1つのコントロールユニットで最大16個の超音波センサーに対応し、車両前後左右の死角をカバー。デジタル信号処理技術により、高い耐干渉性と安定した検知性能を実現し、安全性を向上させます。

UN ECE R158に適合

ブザー警報＋リアルタイム距離表示による視覚・聴覚の二重警報

応用例
